Mentor Visual iQ(也稱XLG4或MViQ)韋林工業視頻內窺鏡，通過高亮度的照明、高分辨率的圖像，可以輕松探查飛機機身、飛機發動機、汽車發動機、管道、腔體、發電機齒輪箱等的內部缺陷。使用韋林MViQ工業內窺鏡進行檢測，首先要送入探頭并調節探頭導向，通過實時反饋的圖像查找到缺陷區域后鎖定并保存圖像，在這個過程中還可以進行缺陷測量。本文結合韋林MViQ內窺鏡的控制面板按鍵，為您介紹鎖定以及保存圖像這一過程所涉及的操作。

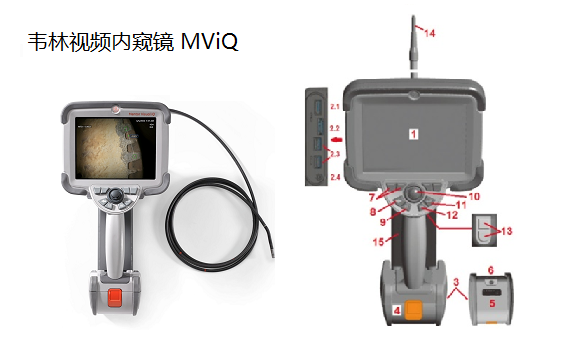

韋林工業視頻內窺鏡MentorVisualiQ的控制面板及各組件如上圖所示，其中各個組件分別為：1-觸摸屏，2-DisplayPort輸出端、USB 3.0主機B型端口、USB 3.0主機A型端口、3.5mm耳機/麥克風插口，3-鋰電池，4-電池拆卸按鈕，5-電池充電指示燈，6-充電輸入接口，7-4個功能鍵，8-返回按鈕，9-保存按鈕，10-操縱桿，11-Enter鍵（也稱確認鍵），12-菜單按鈕，13-扳機按鈕，14-探頭組件，15-可互換的視頻探頭（包括探頭組件）。

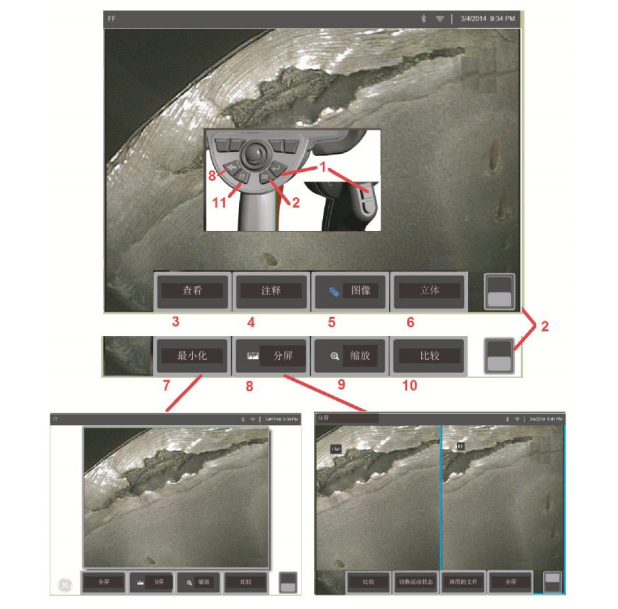

使用韋林MViQ工業視頻內窺鏡進行檢測的過程中，鎖定、保存圖像所涉及的操作可以通過操作上圖中相關數字對應的組件實現，具體說明如下：

1-短按確認鍵或點擊屏幕上的實時畫面可鎖定圖像， 標有FF的圖標在顯示屏左上角，且軟鍵菜單處于打開狀態，可用于調節被鎖定圖像；

2-點擊屏幕右下角(或按菜單按鈕)可在上/下軟鍵間切換，雙擊可隱藏或顯示軟鍵和狀態欄；

3-二維圖像鎖定時查看菜單可用的視圖有4個，3D測量圖像可用的視圖有6個；

4-在鎖定圖像上添加注釋或箭頭；

5-調節圖像相關設置，包括亮度、失真校正、反轉、負片；

6-系統已校準雙物鏡鏡頭時，“立體”為白字顯示，按下可執行雙物鏡測量；

7-顯示未被軟鍵和狀態欄隱藏的圖像；

8-打開顯示鎖定圖像和實時圖像的分屏，按下全屏可返回到單屏視圖；

9-對鎖定圖像進行縮放；

10-使用比較法測量鎖定圖像；

11-按下或按住可保存鎖定圖像，雙擊此按鈕可以保存顯示畫面的截屏。

如何使用韋林MViQ工業視頻內窺鏡進行檢測？希望本文能夠讓您對大致操作有基本的了解。韋林工業內窺鏡Mentor Visual iQ系統有三個版本(Inspect、Touch、Analyze)供選擇，三個版本的配置從低到高，在給客戶靈活選擇的同時，還提供靈活的擴展升級能力。更多更高效的檢測選擇——美國韋林MViQ高清工業內窺鏡。
